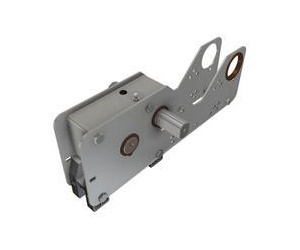

TRN520-3K Växel Drivanslutning
De TRN520-3K Växel Drivanslutning med följeslagare klämaggregat och rack är låga underhållsströmkällor för drivning fackverket-skensystem i växthus.
En spännsats används för att montera den galvaniserade TRN520-3K Växel Drivanslutning runt växthuset stolpen nedanför rännan, med styrblocket vilar på fackverket (fackverksbalk). Detta säkerställer en optimal överföring av krafterna till växthusstrukturen. Det finns TRN520-3K kuggstång enheter för klämma montering på inläggen från 80x50, 100x50, 120x50, 90x60, 100x60 och 120x60 (mm x mm). Kuggstången enheter finns med en höjd av 60 mm (rack hjärta till toppen av fackverks).
Den TRN520-3K Växel Drivanslutning har en enda scen utväxling (i = 2,76) och en härdad drevet för racket. Den drivmomentet effektivt omvandlas till en utgående rack kraft av 5200 N . Styrblocket säkerställer stabil utskjutning och tillbakadragning av kuggstången.
Drivaxlarna har långa, platta sidiga tidskrifter. Detta gör det möjligt att montera drivaxlar (prefab) försedda med svets / stosar eller kedja kopplingar, när rack-enheten har monterats i växthuset. Drivaxlarna är låsta i kopplingarna av de medföljande axel klämmorna. Kuggstången enheter har ett integrerat lager för drivaxlarna av utflödesventilationssystemet (för 5/4 "drivaxlar eller länkaxlar 1").
TRN520-3K-5/4-K50 UNIT |
4,4 |
5200 |
37,7 |
2,76 |
36,4 |
60 |
5/4" |
80/100/120 x 50 |
TRN520-3K-1-K50 UNIT |
4,4 |
5200 |
37,7 |
2,76 |
36,4 |
60 |
1" |
80/100/120 x 50 |
TRN520-3K-5/4-K60 UNIT |
5,2 |
5200 |
37,7 |
2,76 |
36,4 |
60 |
5/4" |
90/100/120 x 60 |
