Spjäll med flödesmätare galvaniserad TDIRU

Spjäll med flödesmätare galvaniserad TDIRU

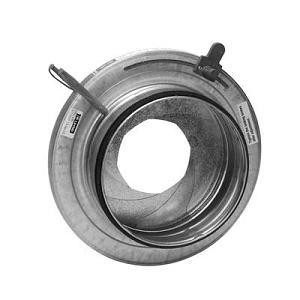

DIRU är ett irisspjäll för mätning och injustering av luftflöden.

DIRU har följande egenskaper: låg ljudnivå, centriskt flöde, fasta mätuttag som ger noggrann flödesmätning samt är utrustad med regleringsfunktion som kan öppnas helt, vilket betyder att det inte krävs någon renslucka. Klarar täthetsklass C. Vid injustering av spjället ska injusteringsdiagrammen användas. För flödesmätspjäll finns en monterings, mätnings, injusterings och skötselanvisningen (MMIS).

Avläst tryckfall över donets mätnipplar ger luftflödet efter utträkning med k-faktor. K-faktor och spjällinställning är sammat tal, vilket innebär att man slipper avläsa diagram för att få fram k-faktorn utifrån en viss spjällinställning. Luftflödet regleras med spjällets handtag.

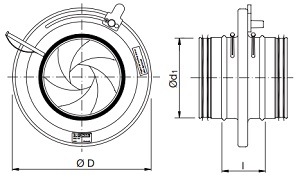

Ød1 nom	ØD mm	I mm	Täthetsklass förbi stängt blad
80	135	52	0,60
100	163	54	0,80
125	210	63	1,20
160	230	60	1,40
200	285	62	2,00
250	333	62	2,60
315	406	63	3,40
400	560	70	6,90
500	644	60	7,90
600	811	60	11,9
