  2. Pumpar vertikal flerstegs med trefas elmotor CVX051 serie

Pumpar vertikal flerstegs med trefas elmotor CVX051 serie




Pumpar vertikal flerstegs med trefas elmotor CVX051 serie

Elektrisk pumptyp    Motoreffekt    Kapacitet
[I/s] 0 0,6 0,8 1 1,2 1,4 1,6 1,8 2
[m³/h] 0 2,2 2,9 3,6 4,3 5 5,8 6,5 7,2
[I/s] 0 36 48 60 72 84 96 108 120
Enfas [kW] [CV] Totalt manometrisk huvud
CVX051/2+E0037M211-V 0,37 0,5 [m] 14 13 12,5 12,5 12 11 10,5 9,5 8,5
CVX051/4+E0055M211-V 0,55 0,75 [m] 27,5 25,5 25 24 23 22 20,5 18,5 16,5
CVX051/5+E0075M211-V 0,75 1 [m] 34 31,5 31 30 29 27,5 25,5 23,5 21
CVX051/8+E0110M211-V 1,1 1,5 [m] 55 51 50 48,5 46,5 44 41 37,5 32,5
CVX051/10+E0150M211-V 1,5 2 [m] 68 63 62 60 58 54 50 45,5 40,5
CVX051/13+E0220M211-V 2,2 3 [m] 90 85 83 80 78 74 69 63 57
CVX051/16+E0220M211-V 2,2 3 [m] 110 103 101 98 95 90 84 77 69
NPSH [m] 0,6 0,8 0,9 1,1 1,3 1,6 2 2,4
M.E.I. ≥ 0.40

CVX031 PARTS

cvx parts

Typ A B C D E F H J K L O P R h q u
CVX051/2+E0037T211-V 282 250 210 100 14 180 75 25/32 25 150 25/32 4 25 217 145 80
CVX051/4+E0055T211-V 336 250 210 100 14 180 75 25/32 25 150 25/32 4 25 217 145 80
CVX051/5+E0075T212-V 369 250 210 100 14 180 75 25/32 25 150 25/32 4 25 260 165 145
CVX051/8+E0110T212-V 450 250 210 100 14 180 75 25/32 25 150 25/32 4 25 260 165 145
CVX051/10+E0150T212-V 520 250 210 100 14 180 75 25/32 25 150 25/32 4 25 300 195 160
CVX051/13+E0220T212-V 601 250 210 100 14 180 75 25/32 25 150 25/32 4 25 330 195 160
CVX051/16+E0220T212-V 682 250 210 100 14 180 75 25/32 25 150 25/32 4 25 330 195 160
CVX051/20+E0300T212-V 794 250 210 100 14 180 75 25/32 25 150 25/32 4 25 370 215 172
CVX051/24+E0400T212-V 902 250 210 100 14 180 75 25/32 25 150 25/32 4 25 335 240 190
CVX051/29+E0400T212-V 1037 250 210 100 14 180 75 25/32 25 150 25/32 4 25 335 240 190
CVX051/36+E0550T222-V 1256 250 210 100 14 180 75 25/32 25 150 25/32 4 25 390 275 210
CVX051/2+E0037M211-V 282 250 210 100 14 180 75 25/32 25 150 25/32 4 25 217 138 98
CVX051/4+E0055M211-V 336 250 210 100 14 180 75 25/32 25 150 25/32 4 25 217 138 98
CVX051/5+E0075M211-V 369 250 210 100 14 180 75 25/32 25 150 25/32 4 25 246 146 108
CVX051/8+E0110M211-V 450 250 210 100 14 180 75 25/32 25 150 25/32 4 25 246 156 108
CVX051/10+E0150M211-V 520 250 210 100 14 180 75 25/32 25 150 25/32 4 25 260 174 130
CVX051/13+E0220M211-V 601 250 210 100 14 180 75 25/32 25 150 25/32 4 25 270 174 130
CVX051/16+E0220M211-V 682 250 210 100 14 180 75 25/32 25 150 25/32 4 25 270 174 130

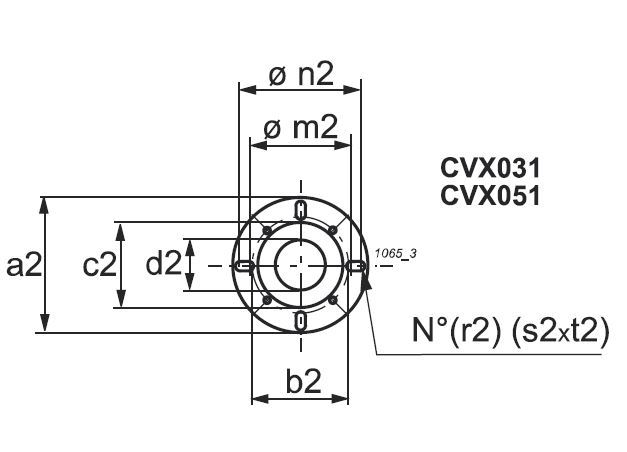

CVX031PARTS



Typ a2 b2 c2 d2 e2 f2 m2 n2 r2 s2 t2 Vikt
CVX051/2+E0037T211-V 140 85 58 32 4 14 89 105 4 19 27 21
CVX051/4+E0055T211-V 140 85 58 32 4 14 89 105 4 19 27 22
CVX051/5+E0075T212-V 140 85 58 32 4 14 89 105 4 19 27 28
CVX051/8+E0110T212-V 140 85 58 32 4 14 89 105 4 19 27 33
CVX051/10+E0150T212-V 140 85 58 32 4 14 89 105 4 19 27 40,6
CVX051/13+E0220T212-V 140 85 58 32 4 14 89 105 4 19 27 44,8
CVX051/16+E0220T212-V 140 85 58 32 4 14 89 105 4 19 27 46,5
CVX051/20+E0300T212-V 140 85 58 32 4 14 89 105 4 19 27 56,2
CVX051/24+E0400T212-V 140 85 58 32 4 14 89 105 4 19 27 67,5
CVX051/29+E0400T212-V 140 85 58 32 4 14 89 105 4 19 27 70,4
CVX051/36+E0550T222-V 140 85 58 32 4 14 89 105 4 19 27 103
CVX051/2+E0037M211-V 140 85 58 32 4 14 89 105 4 19 27 21
CVX051/4+E0055M211-V 140 85 58 32 4 14 89 105 4 19 27 22
CVX051/5+E0075M211-V 140 85 58 32 4 14 89 105 4 19 27 25
CVX051/8+E0110M211-V 140 85 58 32 4 14 89 105 4 19 27 29
CVX051/10+E0150M211-V 140 85 58 32 4 14 89 105 4 19 27 37,1
CVX051/13+E0220M211-V 140 85 58 32 4 14 89 105 4 19 27 40,8
CVX051/16+E0220M211-V 140 85 58 32 4 14 89 105 4 19 27 42,5



Elektrisk pumptyp    Motoreffekt    Kapacitet
[I/s] 0 0,6 0,8 1 1,2 1,4 1,6 1,8 2
[m³/h] 0 2,2 2,9 3,6 4,3 5 5,8 6,5 7,2
[I/s] 0 36 48 60 72 84 96 108 120
Tre fas [kW] [CV] Totalt manometrisk huvud
CVX051/2+E0037T211-V 0,37 0,5 [m] 14 13 12,5 12,5 12 11 10,5 9,5 8,5
CVX051/4+E0055T211-V 0,55 0,75 [m] 27,5 25,5 25 24 23 22 20,5 18,5 16,5
CVX051/5+E0075T212-V 0,75 1 [m] 34 31,5 31 30 29 27,5 25,5 23,5 21
CVX051/8+E0110T212-V 1,1 1,5 [m] 55 51 50 48,5 46,5 44 41 37,5 32,5
CVX051/10+E0150T212-V 1,5 2 [m] 68 63 62 60 58 54 50 45,5 40,5
CVX051/13+E0220T212-V 2,2 3 [m] 90 85 83 80 78 74 69 63 57
CVX051/16+E0220T212-V 2,2 3 [m] 110 103 101 98 95 90 84 77 69
CVX051/20+E0300T212-V 3 4 [m] 139 131 129 125 121 115 107 99 89
CVX051/24+E0400T212-V 4 5,5 [m] 168 158 155 150 146 139 130 119 107
CVX051/29+E0400T212-V 4 5,5 [m] 202 189 185 181 174 166 155 143 127
CVX051/36+E0550T222-V 5,5 7,5 [m] 252 237 233 227 219 209 195 180 161
NPSH [m] 0,6 0,8 0,9 1,1 1,3 1,6 2 2,4
M.E.I. ≥ 0,40

CVX051

CVX031/15+E0110T212-V 504 250 210 100 14 180 75 25/32 25 150 25/32 4 25 260 165 160
CVX031/19+E0150T212-V 592 250 210 100 14 180 75 25/32 25 150 25/32 4 25 300 195 160
CVX031/23+E0220T212-V 664 250 210 100 14 180 75 25/32 25 150 25/32 4 25 330 195 160
CVX031/29+E0220T212-V 772 250 210 100 14 180 75 25/32 25 150 25/32 4 25 330 195 160
CVX031/33+E0300T212-V 848 250 210 100 14 180 75 25/32 25 150 25/32 4 25 370 215 172
CVX031/36+E0300T212-V 902 250 210 100 14 180 75 25/32 25 150 25/32 4 25 370 215 172
CVX031/5+E0037M211-V 318 250 210 100 14 180 75 25/32 25 150 25/32 4 25 217 138 98
CVX031/7+E0055M211-V 354 250 210 100 14 180 75 25/32 25 150 25/32 4 25 217 138 98
CVX031/10+E0075M211-V 414 250 210 100 14 180 75 25/32 25 150 25/32 4 25 246 146 108
CVX031/15+E0110M211-V 504 250 210 100 14 180 75 25/32 25 150 25/32 4 25 246 156 108
CVX031/19+E0150M211-V 592 250 210 100 14 180 75 25/32 25 150 25/32 4 25 260 174 130
CVX031/23+E0220M211-V 664 250 210 100 14 180 75 25/32 25 150 25/32 4 25 270 174 130
CVX031/29+E0220M211-V 772 250 210 100 14 180 75 25/32 25 150 25/32 4 25 270 174 130

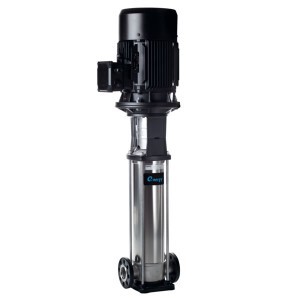

Pump vertikal CAPRARI-CVX051-TRE-FAS

  • Pump vertikal flerstegs med elmotor CVX051/2, 0,37kW 7,2m³/h 14m 400V 50Hz
    Art. nr.
    CAP99548
    Pump vertikal flerstegs med elmotor CVX051/2, 0,37kW 7,2m³/h 14m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX051/4, 0,55kW 7,2m³/h 27,5m 400V 50Hz
    Art. nr.
    CAP99549
    Pump vertikal flerstegs med elmotor CVX051/4, 0,55kW 7,2m³/h 27,5m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX051/5, 0,75kW 7,2m³/h 34m 400V 50Hz
    Art. nr.
    CAP99550
    Pump vertikal flerstegs med elmotor CVX051/5, 0,75kW 7,2m³/h 34m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX051/8, 1,1kW 7,2m³/h 55m 400V 50Hz
    Art. nr.
    CAP99551
    Pump vertikal flerstegs med elmotor CVX051/8, 1,1kW 7,2m³/h 55m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX051/13, 2,2kW 7,2m³/h 90m 400V 50Hz
    Art. nr.
    CAPCVX05113
    Pump vertikal flerstegs med elmotor CVX051/13, 2,2kW 7,2m³/h 90m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX051/16, 2,2kW 7,2m³/h 110m 400V 50Hz
    Art. nr.
    CAP99554
    Pump vertikal flerstegs med elmotor CVX051/16, 2,2kW 7,2m³/h 110m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX051/20, 3kW 7,2m³/h 139m 400V 50Hz
    Art. nr.
    CAP99555
    Pump vertikal flerstegs med elmotor CVX051/20, 3kW 7,2m³/h 139m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX051/24, 4kW 7,2m³/h 168m 400V 50Hz
    Art. nr.
    CAP99556
    Pump vertikal flerstegs med elmotor CVX051/24, 4kW 7,2m³/h 168m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX051/10, 1,5kW 7,2m³/h 68m 400V 50Hz
    Art. nr.
    CAP99552
    Pump vertikal flerstegs med elmotor CVX051/10, 1,5kW 7,2m³/h 68m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX051/29, 4kW 7,2m³/h 202m 400V 50Hz
    Art. nr.
    CAP99557
    Pump vertikal flerstegs med elmotor CVX051/29, 4kW 7,2m³/h 202m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX051/36, 5,5kW 7,2m³/h 252m 400V 50Hz
    Art. nr.
    CAP99558
    Pump vertikal flerstegs med elmotor CVX051/36, 5,5kW 7,2m³/h 252m 400V 50Hz
