  2. Pump flerstegs ROVATTI-TR4K100-160/2 flöde 210m³/h

Pump flerstegs ROVATTI-TR4K100-160/2 flöde 210m³/h




Pump flerstegs ROVATTI-TR4K100-160/2 flöde 210m³/h

Allmän katalog

  • Kapacitet upp till 210m³/h
  • Huvudet upp till 135m
  • Effekt upp till 103hp

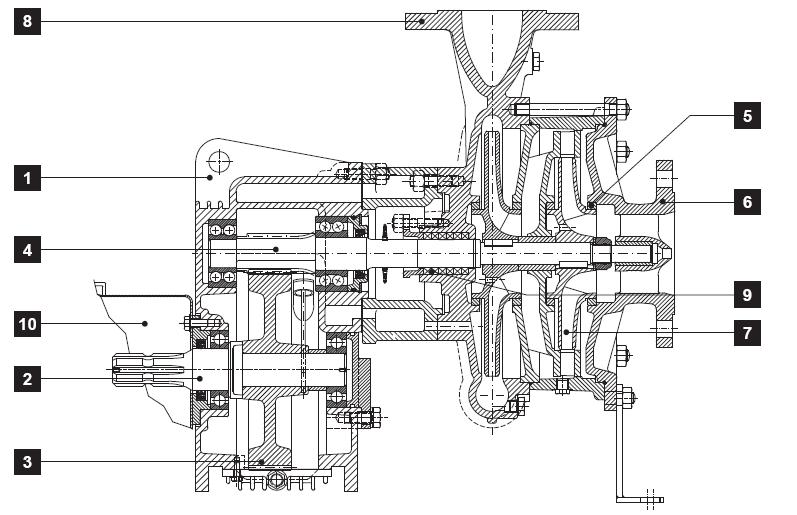

Förteckning över alla delar och material



  Komponent Material
1 Växellåda Gjutjärn
2 Kraftöverföringsaxel Sätthärdat stål
3   PTO Växel Sätthärdat stål
4 Axel kuggdrev Sätthärdat stål
5 Slitring Gjutjärn
6 Sug skål Gjutjärn
7 Pumphjul Gjutjärn
8 Pumpkroppen  Gjutjärn

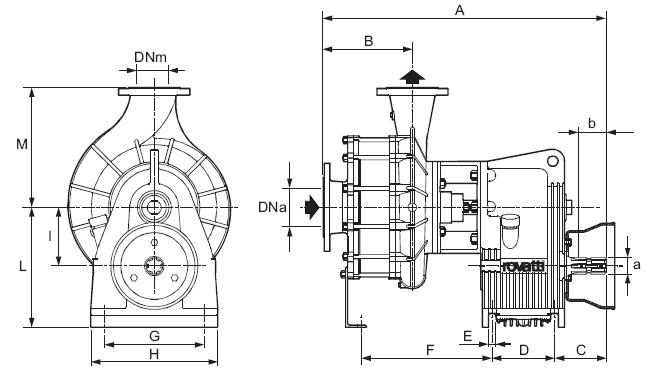

totalmått i mm och vikt i kg



ROVATTI-TR4K100-160/2
 Pump TR4K100-120/2
DNa 100
DNm 80
A 758
B 313
C 123
D 150
E 18
F 412
G 270
H 300
I 140
L 277
M 275
a 13/4"
b 65
Vikt 165



Inlopps x Utlopp

PTO min-1
x Utväxlingsförhållande

Pump

Pumphjul

 Kapacitet
[l/min] 1000 1750 2000 2500 3000 3500
[m3/h] 60 105 120 150 180 210
[l/s]  16,6  29,1  33,3  41,6 50  58,3
 100 x 80 530 x 5,47*
860 x 3,41		 TR4K100-160/2 G H - 120 116 106 90,5 -
HP - 67 71 78 83,5 -
F H - 136 134 125 111 92
HP - 78 82 90 98 105
NPSH (m) - 2 2,3 2,7 3,5 4

*standardförhållande

  • Pump flerstegs ROVATTI-TR4K100-160/2 flöde 210m³/h
    Art. nr.
    ROV0363
    Pump flerstegs ROVATTI-TR4K100-160/2 flöde 210m³/h
    63 195,00 kr
    63 195,00 kr
    kr
