Pump flänsad pump ROVATTI FL816 180m³/h

Pump flänsad pump ROVATTI FL816 180m³/h

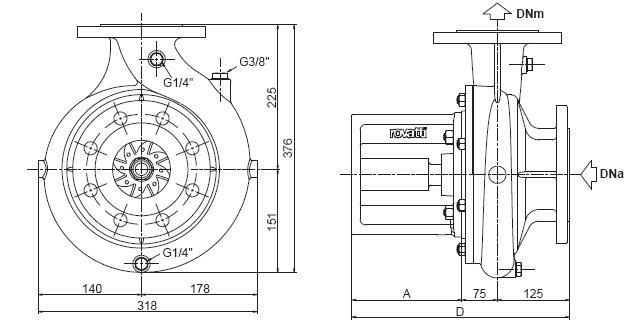

Flänsar			Standard	A	D	Vikt
CA	1	a	•	60	260	30
		b		115	315	31
		c		160	360	35

	2	a	•	95	295	33
		b		130	330	33

	3	a	•	60	260	32
		b		95	295	33
		c		130	330	31

	4	a	•	70	270	32
		b		115	315	34

	5	a	•	60	260	32
		b		95	295	33
		c		130	330	33

	6	a	•	115	315	34
		b		160	360	35

	7	a	•	70	270	32
	7	b		115	315	34

SB	11			115	315	32
	12			**
	21			144	344	32
	22			**
	23			147	347	34

	31			144	344	32
	32			**
	33			147	347	34

F	1			**
F	2			**

** - Inte tillgängliga versionen

Q	Flänsad
Q	DN	D1	D2	S	D3
DNa PN10 /16*	100	220	180	8	19
DNm PN 16/25*	80	200	160	8	19

* Beroende på fungera pressar

Q	Kapacitet
	[m³/h]	0		60		90		120		144		168		180
	[l/s]	0		16,7		25		33,3		40		46,7		50
	[l/min]	0		1000		1500		2000		2400		2800		3000
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
3000	E	40	8,1	40	10,9	38	12,8	36	14,8	33	16,1	29	17,1	27	17,4
	F	36	6,9	36	9,5	34	11,2	32	12,9	29	14,1	25	14,8	-	-
	G	29	4,8	28	6,9	26	8,1	22	8,9	17	9,1	-	-	-	-
	H	26	3,9	24	5,8	22	6,8	18	7,4	13	7,4	-	-

Q	Kapacitet
	[m³/h]	0		60		90		108		120		144		156
	[l/s]	0		16,7		25		30		33,3		40		43,3
	[l/min]	0		1000		1500		1800		2000		2400		2600
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2600	E	30	6,0	30	7,4	29	8,8	27	9,7	26	10,3	23	11,1	21	11,4
	F	27	5,1	27	6,4	25	7,7	24	8,5	23	9,0	19	9,6	17	9,8
	G	22	2,9	21	4,6	19	5,4	16	5,8	15	5,9	10	5,9	-	-
	H	20	2,4	18	3,9	16	4,6	13	4,8	11	4,9	-	-

Q	Kapacitet
	[m³/h]	0		60		90		108		120		132		144
	[l/s]	0		16,7		25		30		33,3		36,7		40
	[l/min]	0		1000		1500		1800		2000		2200		2400
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2300	E	24	4,1	23	5,4	22	6,5	20	7,2	19	7,5	17	7,8	15	7,9
	F	21	3,5	21	4,7	19	5,7	18	6,3	16	6,5	14	6,7	-	-
	G	18	2,0	16	3,4	14	3,9	11	4,1	9	4,1	7	4,0	-	-
	H	15	1,7	14	2,8	11	3,3	9	3,4	7	3,3	-	-

Q	Kapacitet
	[m³/h]	0		60		90		108		120		132		180
	[l/s]	0		16,7		25		30		33,3		36,7		50
	[l/min]	0		1000		1500		1800		2000		2200		3000
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2000	E	18	2,7	17	3,8	16	4,6	14	5,0	12	5,2	11	5,2	-	-
	F	16	2,3	15	3,3	14	4,0	12	4,4	10	4,5	-	-	-	-
	G	13	1,3	12	2,3	9	2,7	6	2,7	-	-	-	-	-	-
	H	12	1,1	10	2,0	7	2,2	4	2,2	-	-	-	-

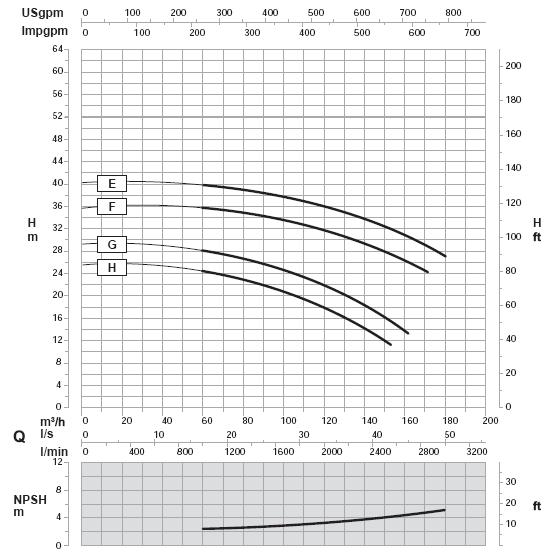

Föreställningar på 3000 min^-1

Q- kapacitet, H- huvud

Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C
η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.

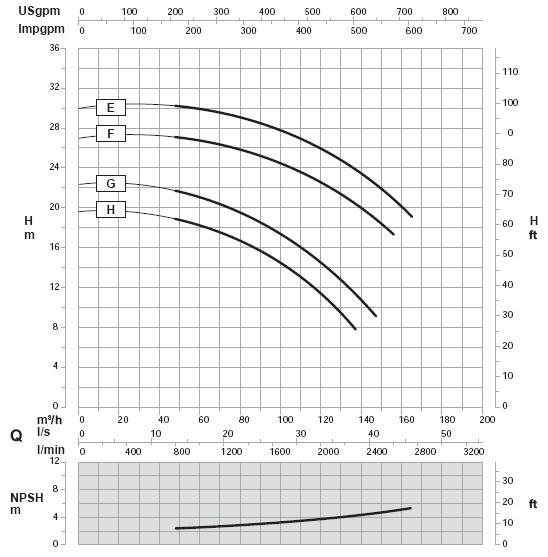

Föreställningar på 2600 min^-1

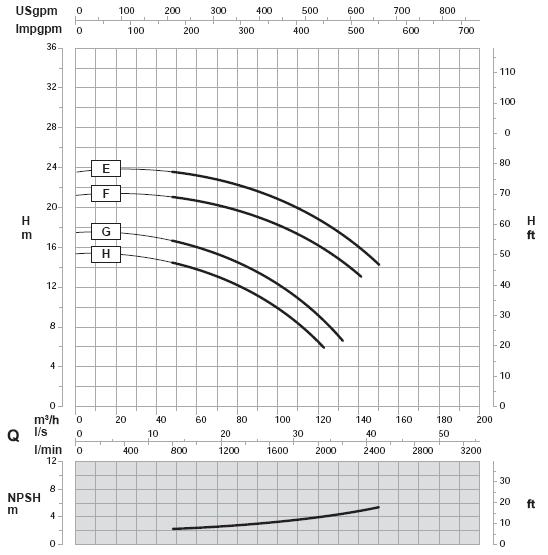

Föreställningar på 2300 min^-1

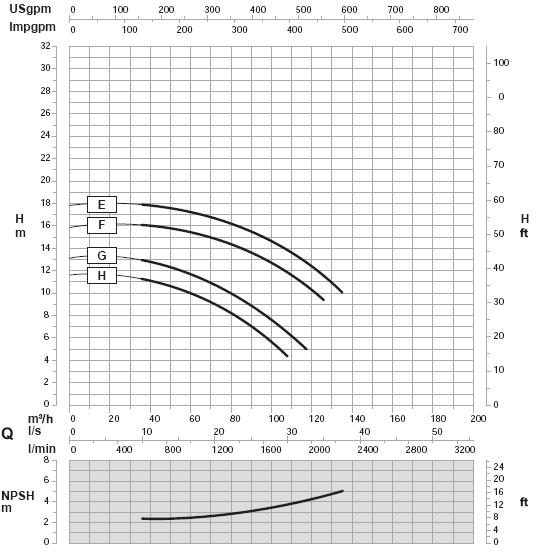

Föreställningar på 2000 min^-1
