Pump flänsad pump ROVATTI FL626AM 102m³/h

Pump flänsad pump ROVATTI FL626AM 102m³/h

CA/SB

F

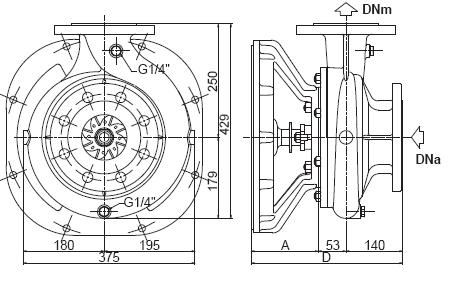

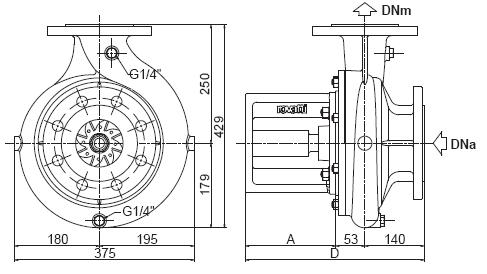

Flänsar			Standard	A	D	Vikt
CA	1	a	•	186	379	48
		b		**
		c

	2	a	•	186	379	46
		b		**

	3	a	•	186	379	46
		b		**
		c

	4	a	•	170	363	46
		b		**

	5	a	•	186	379	46
		b		**
		c

	6	a	•	186	379	46
		b		**

	7	a	•	170	363	44
		b		**

SB	11			**
	12			160	353	43
	21			**
	22			177	370	47
	23			177	370	47

	31			**
	32			177	370	47
	33			177	370	47

F	1			115	308	48
	2			120	313	48

** - Inte tillgängliga versionen

Q	Flänsad
Q	DN	D1	D2	S	D3
DNa PN 16	80	200	160	8	19
DNm PN 16	65	185	145	4	19

* Beroende på fungera pressar

Q	Kapacitet
	[m³/h]	0		48		60		72		84		96		102
	[l/s]	0		13,3		16,7		20		23,3		26,7		28,3
	[l/min]	0		800		1000		1200		1400		1600		1700
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
3000	L	73	8,9	72	15,9	71	18	69	20,1	67	22	64	23,7	-	-
	M	67	7,8	65	14,2	64	16,1	62	18	60	19,7	57	21,1	-	-

Q	Kapacitet
	[m³/h]	0		48		66		78		90		96		102
	[l/s]	0		13,3		18,3		21,7		25		26,7		28,3
	[l/min]	0		800		1100		1300		1500		1600		1700
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2600	E	77	9,5	76	16,9	74	20,2	72	22,3	69	24,4	67	25,3	66	26,3
	F	71	8,5	70	15,4	68	18,3	66	20,3	63	22,2	61	23,1	60	23,9
	G	66	7,5	64	13,9	62	16,6	60	18,4	57	20,1	55	20,9	-	-
	H	60	6,6	59	12,5	57	15	54	16,7	51	18,2	50	18,9	-	-
	I	55	5,8	54	11,2	51	13,5	49	15	46	16,3	44	17	-	-
	M	50	5	49	10	46	12,1	44	13,4	41	14,6	39	15,1	-	-

Q	Kapacitet
	[m³/h]	0		48		72		78		90		96		102
	[l/s]	0		13,3		20		21,7		25		26,7		28,3
	[l/min]	0		800		1200		1300		1500		1600		1700
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2300	E	65	7,3	63	13,6	60	17,2	59	18,1	56	19,7	54	20,5	52	21,2
	F	60	6,6	59	12,5	56	15,8	54	16,7	51	18,2	50	18,9	48	19,5
	G	56	5,9	54	11,4	51	14,4	50	15,2	47	16,5	45	17,2	-	-
	H	51	5,2	50	10,3	46	13,1	45	13,8	42	15	40	15,5	-	-
	I	47	4,6	46	9,3	42	11,8	41	12,4	38	13,5	36	14	-	-
	L	43	4	42	8,3	38	10,6	36	11,2	33	12,1	31	12,5	-	-
	M	39	3,5	38	7,4	34	9,5	32	10	29	10,8	27	11,1

Q	Kapacitet
	[m³/h]	0		48		66		78		90		96		102
	[l/s]	0		13,3		18,3		21,7		25		26,7		28,3
	[l/min]	0		800		1100		1300		1500		1600		1700
min^-1	Impeller	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]	H [m]	N [kW]
2000	E	49	4,8	47	9,7	45	11,7	42	12,9	39	14,1	38	14,6	36	15
	F	46	4,3	44	8,9	41	10,8	39	11,9	36	13	34	13,4	-	-
	G	42	3,9	40	8,1	38	9,8	35	10,9	32	11,8	30	12,1	-	-
	H	39	3,4	37	7,3	34	8,9	32	9,8	29	10,6	27	10,9	-	-
	I	36	3	34	6,6	31	8	28	8,9	25	9,5	23	9,8		-
	L	33	2,6	31	5,9	28	7,2	25	8	22	8,5	20	8,7	-	-
	M	30	2,3	28	5,3	25	6,5	22	7,1	19	7,5	-	-	-	-

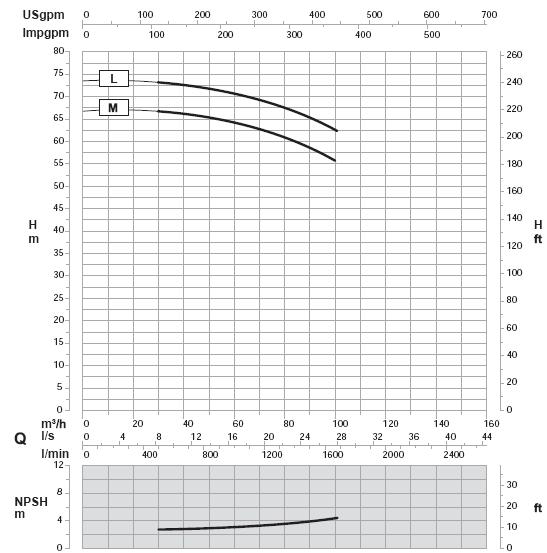

Föreställningar på 3000 min^-1

Q- kapacitet, H- huvud

Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C
η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.

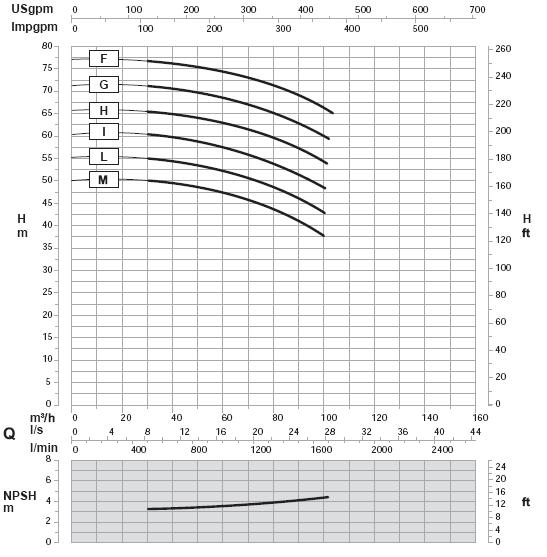

Föreställningar på 2600 min^-1

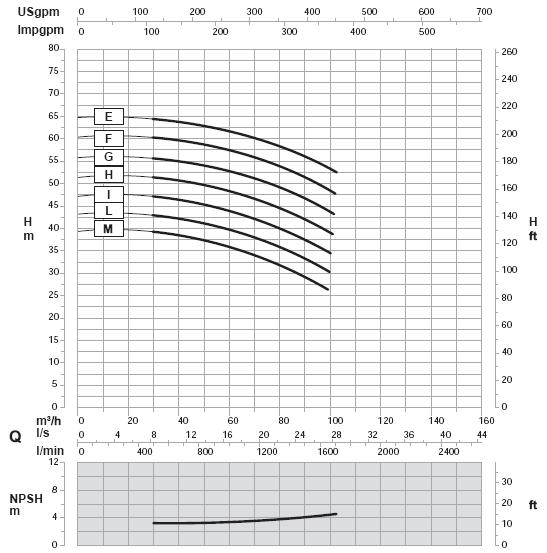

Föreställningar på 2300 min^-1

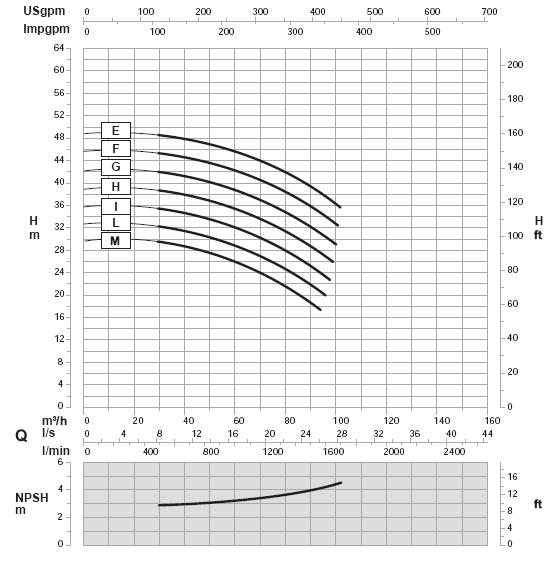

Föreställningar på 2000 min^-1
