Pump centrifugalpump vertikal flerstegs Grundfos CRN 64-3-1, 15kW 64m³/h 59,8m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.
Funktioner
- Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
- Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
- Axeltätningens monteringslängd enligt DIN 24960.
- Kraftöverföring via klämkoppling av gjutjärn.
- Röranslutning via DIN flänsar/kopplingar.
- Motorn är av typen 3-fas normmotor.
| Vätska |
| Vätska |
Vatten |
| Vätsketemperatur område |
-40 till 120°C |
| Vätsketemp |
20°C |
| Densitet |
998,2 kg/m³ |
| Teknisk data |
| Hastighets |
2923 rpm
|
| Resulterande flöde |
64 m³/h |
| Resulterande lyfthöjd för pumpen |
59,8 m |
| Pumphjul |
3 |
| Reduk. pumphjul |
1 |
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning: |
HQQE |
| Kurvtolerans |
ISO9906:2012 3B |
| Steg |
3 |
| Pumpversion |
A |
| Modell |
A |
| Material |
| Pumphus |
Rostfritt stål DIN W.-Nr. 1,4408
AISI 316 LN |
| Pumphjul |
Rostfritt stål
DIN W.-Nr. 1,4401 AISI 316 |
| Installation |
| Max. omgivningstemperatur |
60°C |
| Max. tryck vid angiven temp |
16 bar / 120 °C
16 bar / -40 °C |
| Flänsstandard |
DIN |
| Anslutningskod |
F |
| Röranslutning |
DN 100 |
| Trycksteg |
PN 16 |
| Motorflänsstorlek |
FF300 |
| Elektriskdata |
| Motortyp |
160MD |
| IE Efficiency class |
IE3 |
| Antal Poler |
2 |
| Effektförbrukning - P2 |
15 kW |
| Effektbehov (P2) för pump |
15 kW |
| Nätfrekvens |
50 Hz |
| Märkspänning |
3 x 380-415 D/660-690 Y V |
| Nominell ström |
28,0-26,0/
16,2-15,6 A |
| Startström |
660-780 % |
| Cos phi - verkningsgrad |
0,89-0,87 |
| Varvtal |
2930-2950 rpm |
| Efficiency |
IE3 91,9% |
| Motorns verkningsgrad vid full belastning |
91,9% |
| Motorverkningsgrad vid 3/4 last |
92,4% |
| Motorverkningsgrad vid 1/2 last |
92,4% |
| Kapslingsklass (EC 34-5) |
55 Dust/Jetting |
| Isolationsklass (EC 85) |
F |
| Motorskydd |
PTC |
| Motornr |
85U17526 |
| Övriga |
| Märka |
Grundfos Blueflux |
Minsta effektivitetsindex
, MEI ≥ |
0,7 |
| Nettovikt |
178 kg |
| Bruttovikt |
211 kg |
| Leveransvolym |
0,495m³ |

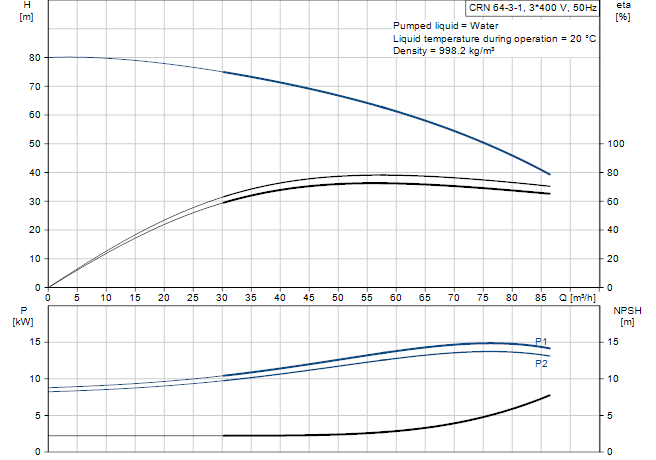

Prestanda kurvor

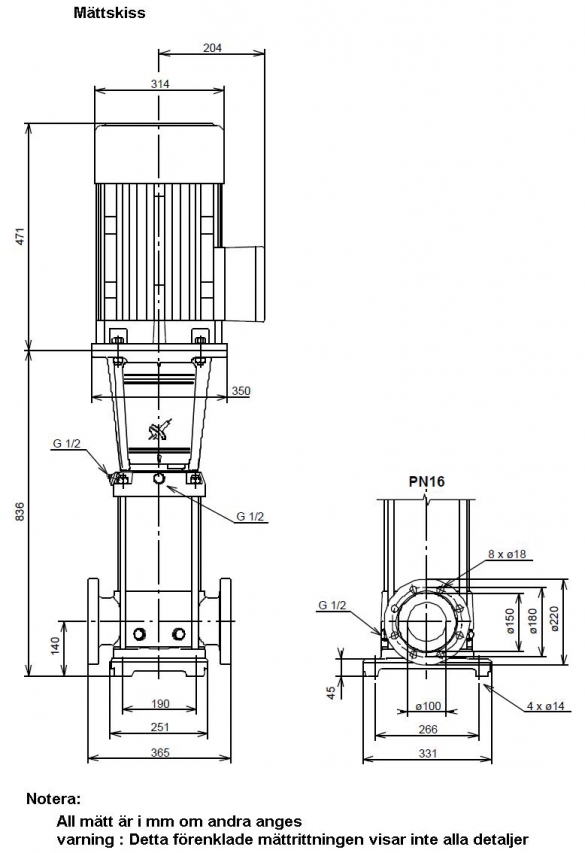

» Ritning med mått beskrivning

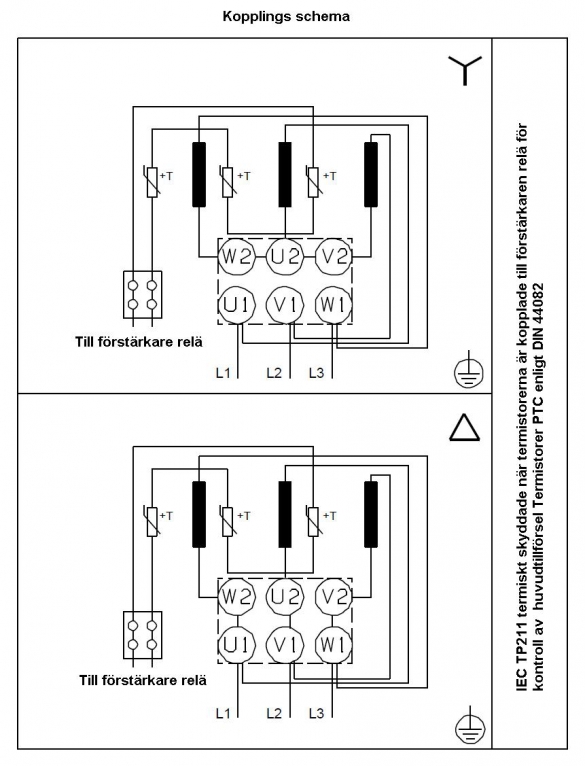

» Kopplings schema
