Pump centrifugalpump vertikal flerstegs Grundfos CRN 5-29, 4kW 5,8m³/h 150,4m

Pump centrifugalpump vertikal flerstegs Grundfos CRN 5-29,  4kW 5,8m³/h  150,4m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner

• Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
• Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
• Axeltätningens monteringslängd enligt DIN 24960.
• Kraftöverföring via klämkoppling av gjutjärn.
• Röranslutning via PJE flänsar/kopplingar.
• Motorn är av typen 3-fas normmotor.

Vätska
Vätska	Vatten
Vätsketemperatur område	-20 till 120°C
Vätsketemp	20°C
Densitet	998,2 kg/m³

Teknisk data
Hastighets	2917 rpm
Resulterande flöde	5,8 m³/h
Resulterande lyfthöjd för pumpen	150,4 m
Pumphjul	29
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	HQQE
Läs på namnskylten	CE,EAC,UKCA
Kurvtolerans	ISO9906:2012 3B
Steg	29
Pumpversion	A
Modell	A

Material
Pumphus	Rostfritt stål EN 1,4408 AISI 316
Pumphjul	Rostfritt stål EN 1,4401 AISI 316

Installation
Max. omgivningstemperatur	60°C
Max. tryck vid angiven temp	25 bar / 120°C 25 bar / -20°C
Flänsstandard	PJE
Anslutningskod	P
Motorflänsstorlek	FT130

Elektriskdata
Motortyp	112MC
IE Efficiency class	IE3
Antal Poler	2
Effektförbrukning - P2	4 kW
Effektbehov (P2) för pump	4 kW
Nätfrekvens	50 Hz
Märkspänning	3 x 380-415 D V
Nominell ström	7,9A
Startström	1000-1110%
Cos phi - verkningsgrad	0,87-0,87
Varvtal	2920-2940 rpm
Efficiency	IE3 88,1%
Motorns verkningsgrad vid full belastning	88,1%
Motorverkningsgrad vid 3/4 last	88,6%
Motorverkningsgrad vid 1/2 last	85,2%
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	85U15413

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex , MEI ≥	0,57
Nettovikt	63,9 kg
Bruttovikt	84,5 kg
Leveransvolym	0,257m³

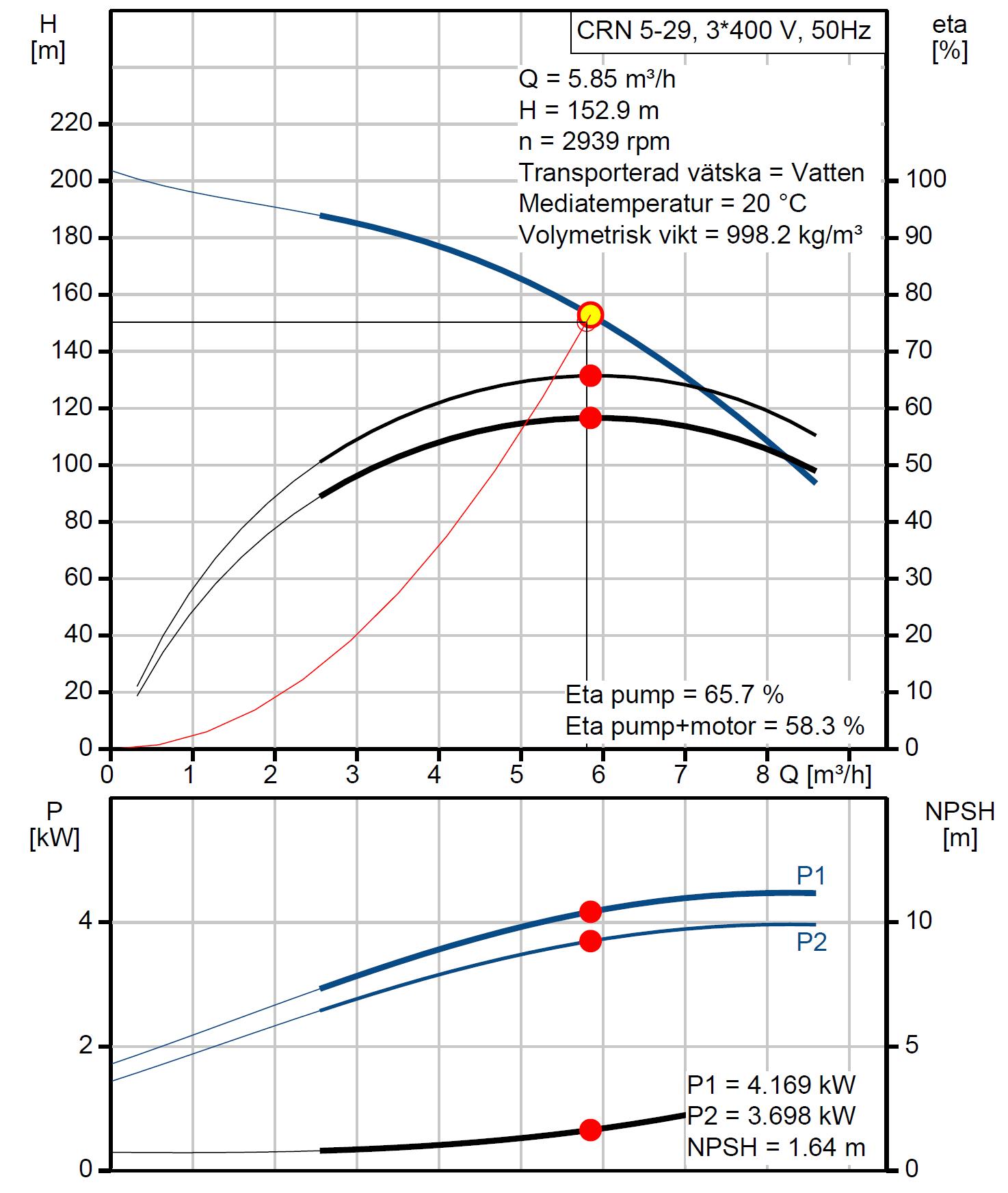

Prestanda kurvor

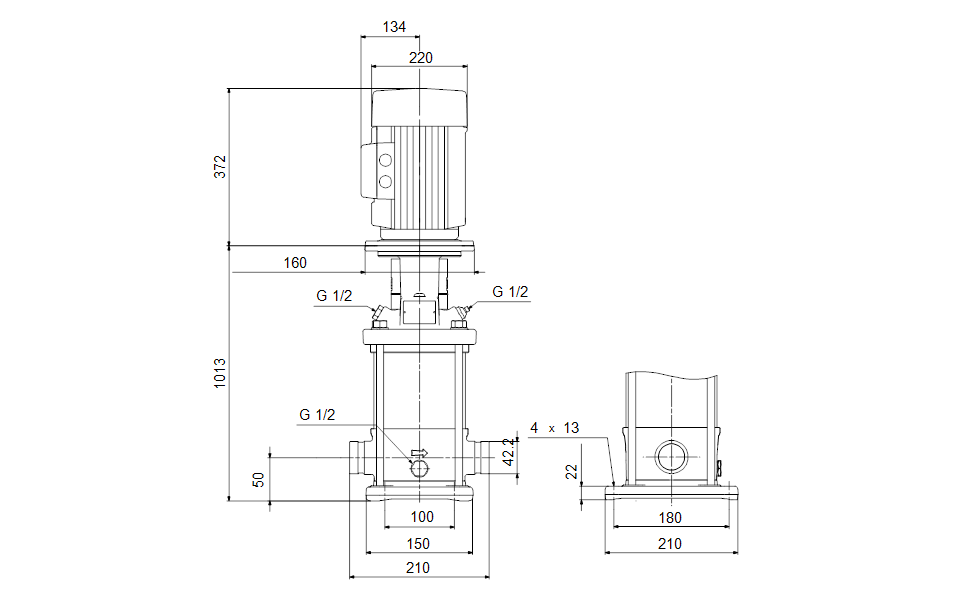

» Ritning med mått beskrivning

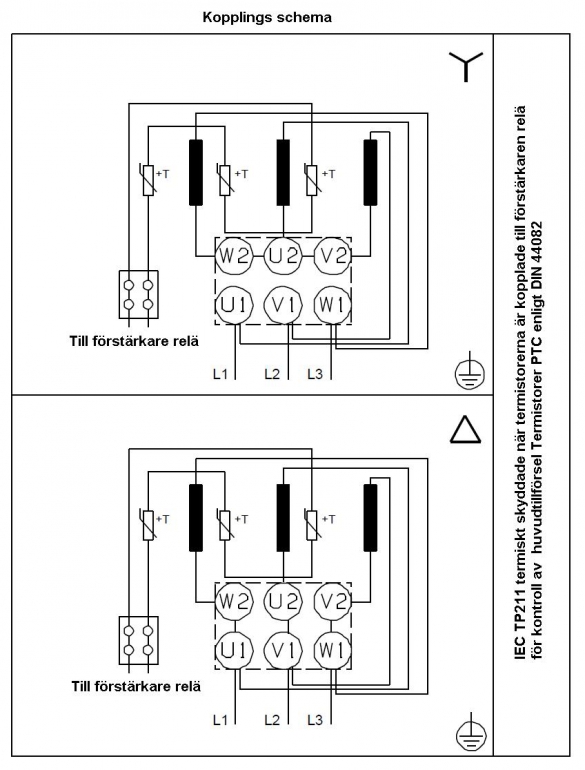

» Kopplings schema
