Pump centrifugalpump vertikal flerstegs Grundfos CRN 120-6, 55kW 120m³/h 163,9m




Pump centrifugalpump vertikal flerstegs Grundfos CRN 120-6, 55kW 120m³/h 163,9 m
Vertikal, icke självsugande, flerstegs, in-linecentrifugalpump för installation i rörsystem och montering på fundament.

Pumpen har följande egenskaper:
  • Pumphjul och mellankammare är tillverkade av Rostfritt stål EN 1,4408.
  • Pumpöverdel och -underdel är tillverkade av Rostfritt stål.
  • Axeltätningen har inbyggnadslängd enligt EN 1.4401.
  • Kraftöverföring sker med delad koppling av gjutjärn.
  • Röranslutningar med DIN-flänsar.
  • Motorn är en växelströmsmotor för 3-fasdrift

Vätska
Vätska Vatten
Vätsketemperatur område 0 till 120°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

2974 rpm

Resulterande flöde 120 m³/h
 Resulterande lyfthöjd för pumpen 163,9 m
Pumphjul 6
Reduk. pumphjul 1
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:
HBQE
Kurvtolerans ISO9906:2012 3B
Steg 6
Pumpversion A
Modell A

Material
Pumphus Rostfritt stål EN 1,4408
Pumphjul Rostfritt stål EN 1,4401

Installation
 Max. omgivningstemperatur 55°C
 Max. tryck vid angiven temp 30 bar
30 bar / 120°C
Flänsstandard DIN
Anslutningskod F
Röranslutning DN 125
Trycksteg PN 40
Motorflänsstorlek FF500

Elektriskdata
Motortyp SIEMENS
IE Efficiency class IE3
Antal Poler 2
Effektförbrukning - P2 55 kW
Effektbehov (P2) för pump 55 kW
Nätfrekvens 50 Hz
Märkspänning

3 x 380-420D/
660-725Y V

Nominell ström

99,0-90,0/
57,0-52,0 A

Startström 670%
Cos phi - verkningsgrad 0,89
Varvtal 2975 rpm
Efficiency IE3 94,3%
Motorns verkningsgrad vid full belastning 94,3%
Motorverkningsgrad vid 3/4 last 94,5%
Motorverkningsgrad vid 1/2 last 93,9%
Kapslingsklass (EC 34-5) 55 (Skydda. Vattenstrålar / damm)
Isolationsklass (EC 85) F
Motorskydd PTC
Motornr 81U15338

Övriga
Märka Grundfos Blueflux
Minsta effektivitetsindex
, MEI ≥
0,7
Nettovikt 626 kg
Bruttovikt 784 kg

Prestanda kurvor

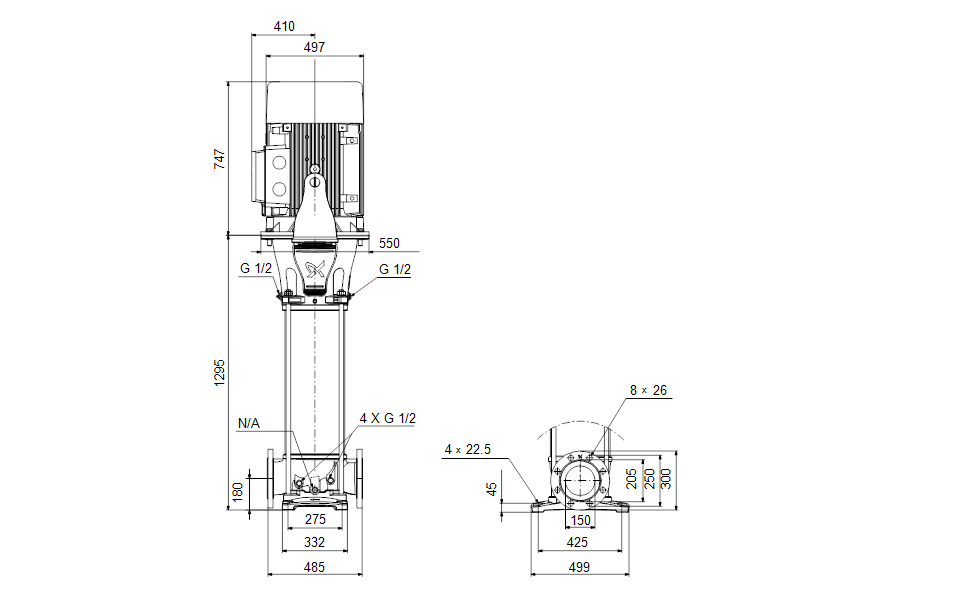

» Ritning med mått beskrivning

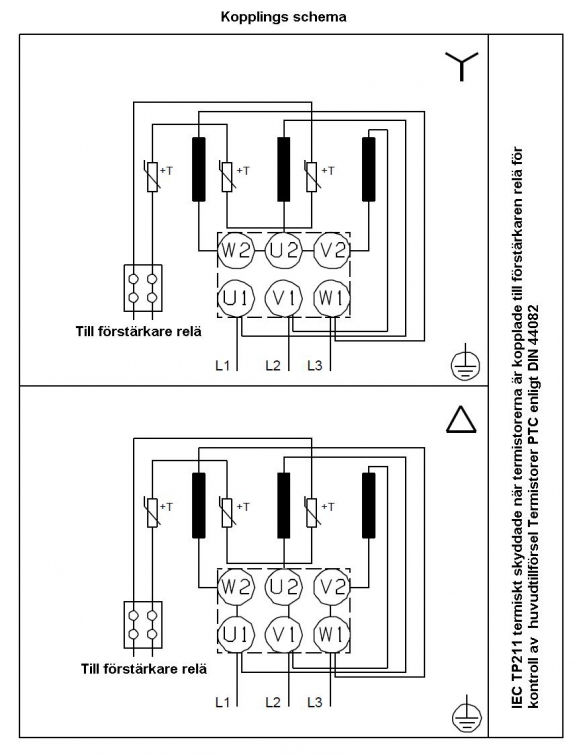

» Kopplings schema

  • Pump centrifugalpump vertikal flerstegs Grundfos CRN 120-6, 55kW 120m³/h 163,9m
    Art. nr.
    GRU95922188
    Pump centrifugalpump vertikal flerstegs Grundfos CRN 120-6, 55kW 120m³/h 163,9m
