  2. Öken linje - E6XD35

Öken linje - E6XD35






Typ Ø
max		 Vikt A B C D E G F
[mm] [kg] [mm]
E6XD35/3+MCH415 135 19 823 403 420 127 96 100 G2 1/2
E6XD35/4+MCH42 135 20,5 885 438 447 127 96 100 G2 1/2
E6XD35/6+MCH43 135 23,5 983 508 475 127 96 100 G2 1/2
E6XD35/7+MCH44 135 26,5 1058 543 515 127 96 100 G2 1/2
E6XD35/9+MCH455 135 31,5 1153 613 540 127 96 100 G2 1/2
E6XD35/9+MAC65A 135 43,5 1178 648 530 141 143 100 G2 1/2
E6XD35/11+MCR475 135 40 1368 683 685 127 96 100 G2 1/2
E6XD35/11+MAC67A 145 47,5 1268 718 550 141 143 100 G2 1/2
E6XD35/13+MCR475 135 40 1497 812 770 127 96 100 G2 1/2
E6XD35/13+MAC67A 145 48,5 1397 847 595 141 143 100 G2 1/2
E6XD35/15+MCR410 135 45,5 1652 882 770 127 96 100 G2 1/2
E6XD35/15+MAC610A 145 55 1512 917 595 141 143 100 G2 1/2
E6XD35/18+MCR410 135 47 1757 987 770 127 96 100 G2 1/2
E6XD35/18+MAC610A 145 57 1617 1022 595 141 143 100 G2 1/2
E6XD35/22+MAC612A 145 63,5 1802 1162 640 141 143 100 G2 1/2
E6XD35/26+MAC615A 145 69 1972 1302 670 141 143 100 G2 1/2
E6XD35/31+MAC617A 145 75,5 2177 1477 700 141 143 100 G2 1/2
E6XD35/35+MAC620A 145 82,5 2332 1617 715 141 143 100 G2 1/2
E6XDB35/40+MAC625A 145 90 2734 1984 750 141 143 100 G2 1/2
E6XDB35/44+MAC625A 145 42 2874 2124 750 141 143 100 G2 1/2
E6XDB35/48+MAC630A 145 99,5 3054 2264 790 141 143 100 G2 1/2
E6XDB35/52+MAC630A 145 102 3194 2404 790 141 143 100 G2 1/2
E6XDB35/56+MAC630A 145 105 3334 2544 790 141 143 100 G2 1/2
E6XDB35/60+MAC635A 145 117,5 3559 2684 875 141 143 100 G2 1/2
E6XDB35/65+MAC635A 145 121 3734 2859 875 141 143 100 G2 1/2

Elektrisk pumptyp Motoreffekt  Kapacitet
[l/s]] 0 2,4 2,6 2,8 3 3,5 4 4,5 5 5,5
[l/min] 0 144 156 168 180 21 240 270 300 330
[m3/h] 0 8,6 9,4 10,1 10,8 12,6 14,4 16,2 18 19,8
[kW] [HP] Huvud
E6XD35/3+MCH415 1,1 1,5 [m] 30,5 27,5 27 26,5 26 23,5 21 17,5 14 9,5
E6XD35/4+MCH42 1,5 2 [m] 40,5 37,5 37 36 35 32 28,5 24 19 13,5
E6XD35/6+MCH43 2,2 3 [m] 60 56 55 53 52 47,5 41,5 35,5 28 19,5
E6XD35/7+MCH44 3 4 [m] 72 67 66 64 63 58 52 44,5 35,5 26
E6XD35/9+MCH455 4 5,5 [m] 93 80 78 76 74 67 60 51 41 30
E6XD35/9+MAC65A 4 5,5 [m] 94 88 87 85 84 77 70 60 49 36,5
E6XD35/11+MCR475 5,5 7,5 [m] 112 105 104 102 99 91 82 70 57 41,5
E6XD35/11+MAC67A 5,5 7,5 [m] 115 108 106 104 102 95 85 74 62 49
E6XD35/13+MCR475 5,5 7,5 [m] 138 124 122 119 116 106 93 78 61 42,5
E6XD35/13+MAC67A 5,5 7,5 [m] 135 126 124 122 119 110 98 84 68 50
E6XD35/15+MCR410 7,5 10 [m] 157 148 146 143 140 130 117 101 83 62
E6XD35/15+MAC610A 7,5 10 [m] 157 148 146 143 140 130 117 101 83 62
E6XD35/18+MCR410 7,5 10 [m] 185 176 173 170 166 153 137 118 96 71
E6XD35/18+MAC610A 7,5 10 [m] 185 176 173 170 166 153 137 118 96 71
E6XD35/22+MAC612A 9,2 12,5 [m] 226 212 209 205 200 184 165 142 115 84
E6XD35/26+MAC615A 11 15 [m] 270 254 250 245 239 221 198 170 138 102
E6XD35/31+MAC617A 13 17,5 [m] 320 302 298 292 285 263 236 204 166 122
E6XD35/35+MAC620A 15 20 [m] 359 339 333 327 319 294 263 227 184 134
E6XDB35/40+MAC625A 18,5 25 [m] 411 388 382 374 366 338 303 261 211 155
E6XDB35/44+MAC625A 18,5 25 [m] 451 424 417 409 399 368 329 283 228 166
E6XDB35/48+MAC630A 22 30 [m] 498 466 459 450 440 406 363 312 252 185
E6XDB35/52+MAC630A 22 30 [m] 535 501 493 483 472 435 388 334 270 196
E6XDB35/56+MAC630A 22 30 [m] 570 531 523 512 498 456 407 351 283 202
E6XDB35/60+MAC635A 26 35 [m] 614 575 566 554 540 497 444 380 305 223
E6XDB35/65+MAC635A 26 35 [m] 662 619 608 594 579 532 475 406 327 236

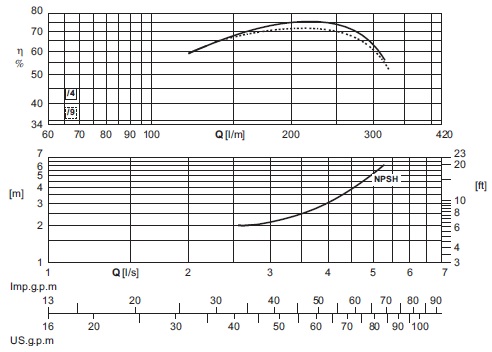

NPSH [m] - - 1,9 2 2,8 3 3,9 7 -
M.E.I. ≥ 0,10



Dynamiska momentum i den våta slutet

Standardkonstruktion
Elektrisk pumptyp J våt
enstegs För varje ytterligare etapp
J=1/4 PD2
[kgm2]
E6XD35 ( x 4" ) 0,000195 0,000065
E6XD35 ( x 6" ) 0,000260 0,000065

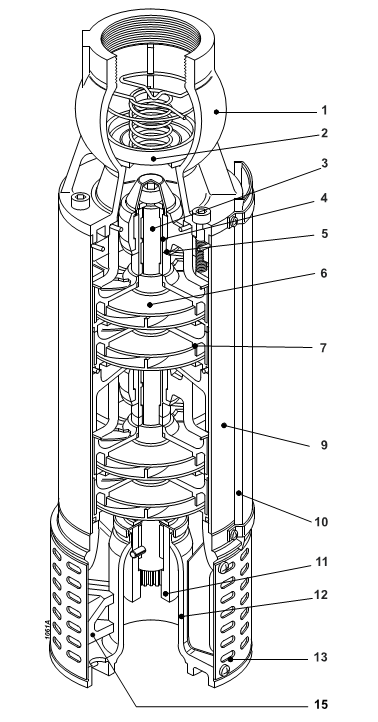

E6XD35
E4XED

Pos. Delar Material
1 Ventil hölje Rostfritt stål
2 Koniskt ventil Rostfritt stål
3 Pumpaxeln Rostfritt stål
4 Axelhylsan Rostfritt stål
5 Pumpaxellagerbussning Gummi
6 Pumphjul Teknopolymer
7 Diffuser Teknopolymer
9 Stage hölje Rostfritt stål
10 Kabelskydd Rostfritt stål
11 Flänskoppling Rostfritt stål
12 Sugkåpan Rostfritt stål
13 Sil Rostfritt stål
15 Defender®
 -

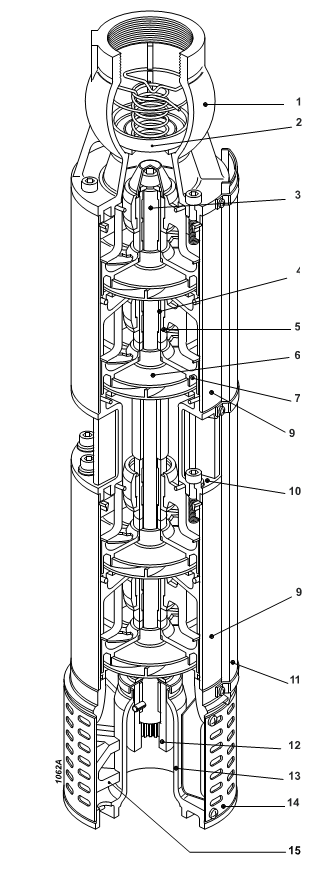

E6XD35B

E6XDB


Pos. Delar Material
1 Ventil hölje Rostfritt stål
2 Koniskt ventil Rostfritt stål
3 Pumpaxeln Rostfritt stål
4 Axelhylsan Rostfritt stål
5 Pumpaxellagerbussning Gummi
6 Pumphjul Teknopolymer
7 Diffuser Teknopolymer
9 Stage hölje Rostfritt stål
10 Kabelskydd Rostfritt stål
11 Flänskoppling Rostfritt stål
12 Sugkåpan Rostfritt stål
13 Sil Rostfritt stål
15 Defender®
 -
  • Öken linje - E6XD35
    Art. nr.
    CAPE6XD35
    Öken linje - E6XD35
