Luftvärmeväxlare / Aerotemper 45000Kcal till 100000Kcal / 52kW till 116kW

Luftvärmeväxlare / Aerotemper 45000Kcal till 100000Kcal / 52kW till 116kW
Värmeväxlare TRG-system med ventilationsfläkt sammanbyggd av ett koppar/aluminium element på resp sida beroende på dess storlek. Denna kombination ger en optimal lösning för vattenburen uppvärmning, ventilation. För installation i industrilokaler, garage, stallar och växthus med plantproduktion.

Växlaren måste vara ansluten till en varmvattenkälla som kan tillhandahålla den erforderliga kvantiteten vid en temperatur på 40-80ºC. 4 olika modeller är tillgängliga för uppvärmning och ventilation. Luftvärmefläkten är försedd med utblås 500-Ø480, 600-Ø530 & 700-Ø650, stos kan beställas för önskad anslutning TEMD751.

Sammanbyggd av ett koppar/aluminium element på resp sida beroende på dess storlek. Denna kombination ger en optimal lösning för vattenburen uppvärmning, ventilation. För installation i industrilokaler, garage, stallar och växthus med plantproduktion.

Öppningen av luftintaget är reglerbar för att bibehålla den önskade tillflödet av frisk luft och, i kombination med växlarens uppvärmningseffekt, för att komma fram till ett effektivt antikondensresultat på vintern.

Standardutrustning för denna fläkt F-OTB/C, alla versioner:

• Sexbladig direktdriven propeller i aluminiumlegering, designad för hög luftväxling och låg ljudnivå
• Trefas elektrisk motor, sex-polig, IP 55 i klass ”F”
• Luftströmsstabilisator.
• Ramverk för att fixera fläkten på väggen på luftintagssidan
• Två varmvattenelement i koppar/aluminium fixerade till sidorna. Gängade vattenrör för rörsystemsanslutningar
• Ram galvaniserad och fosforiserat stål, lackerad i orange färg, skyddad med en plastfilm som måste tas av innan uppstart.
• Anslutningsbox för anslutning motor.
• Lättåtkomlig för underhåll och rengöring.

Data TRG-system	Modell 550-2	Modell 550-3	Modell 600-3	Modell 700-3
Effekt i kW	52	69	93	116
Effekt i Kcal	45000	60000	80000	100000
Vatten flödes kapacitet l/h	4500	6000	8000	9930
Max tryck i bar	16	16	16	16
Max vattentemperatur °C	110	110	110	110
Element batterier	2	3	3	3
Yta per element dm²	30,25x2	30,25x2	36x2	49x2
Röranslutning	1” R25	1” R25	1” R25	1¼” R32
Luftcirkulation m³/h	6000	6000	8000	10000
Fläkt varvtal rpm	1380	1380	1380	1000
Motor effekt kW	0,5	0,5	0,8	0,8
Spänning Volt	400/50Hz	400/50Hz	400/50Hz	400/50Hz
Djudnivå db (A)	53	53	55	51
Vikt	66	68	72	83

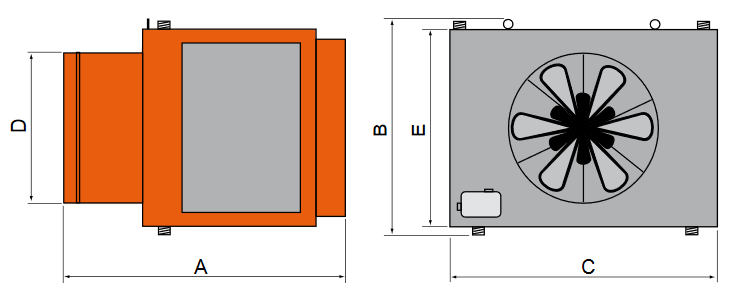

Längd A  mm	1075	1075	1180	1320
Bredd B mm	725	725	775	870
Höjd C mm	655	655	705	800
Diameter D mm	480	480	530	650
Diameter E mm	655	655	705	800
Sidoanslutning intag Bredd			595	870
Sidoanslutning intag Höjd			705	800

Tabell beräknad på följande värden
Inkommande temperatur +75°C, Retur utgående temperatur +65°C, Intag luft temp +15°C

Model	550-2	550-3	600-3	700-3
A (mm)	1,075	1,075	1,180	1,320
B (mm)	725	725	775	870
C (mm)	655	655	705	800
D (mm)	480	480	530	650
E (mm)	655	655	705	800
Vikt (kg)	66	68	72	83
