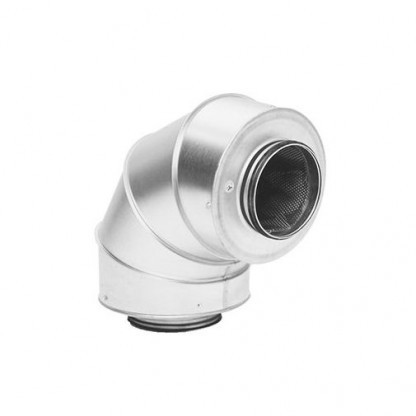

Ljuddämpare cirkulär böjd galvaniserad TBSLCU50Vid montering i luftbehandlingsanläggningar är platsbristen ett återkommande problem. Detta medför ofta svårigheter att finna tillräckligt långa raksträckor för montering av en rak ljuddämpare. Detta problem kan elimineras genom att montera in en böjd ljuddämpare.
BSLCU har oftast vid samma längd bättre dämpningsegenskaper jämfört med motsvarande rak ljuddämpare. I synnerhet erhåller man bättre ljuddämpning i höga frekvenser (4 och 8 kHz).
Brandtekniska klasser utan skyddsavstånd: EI 30, E 120
Brandtekniska klasser med skyddsavstånd till:
- Utrymmande person:
3 kW/m²EI 120 vid avstånd 50 mm
- Brännbara material:
10 kW/m²EI 120 vid avstånd 5 mm
30 kW/m²EI 120 vid avstånd 5 mm
- Isoleringstjocklek 50 mm.
En särskild monterings, mätnings, injusterings och skötselanvisning finns för denna produkt.
Insättningsdämpning [dB] för
mittfrekvens [Hz] |
Ød1
nom |
l
nom |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
Ødy mm |
m kg |
| 125 |
260 |
3 |
2 |
6 |
14 |
22 |
33 |
26 |
22 |
235 |
3,3 |
| 160 |
285 |
1 |
2 |
6 |
14 |
23 |
29 |
25 |
21 |
270 |
4,2 |
| 200 |
355 |
0 |
2 |
5 |
15 |
29 |
24 |
24 |
20 |
310 |
6,3 |
| 250 |
370 |
1 |
2 |
6 |
17 |
31 |
22 |
27 |
20 |
365 |
9,7 |
| 315 |
370 |
1 |
2 |
7 |
19 |
20 |
17 |
20 |
16 |
427 |
13,6 |
