  1. Trädgårdsteknik
  2. Kuggstång för kuggstång driv 710/720 drivanslutning

Kuggstång för kuggstång driv 710/720 drivanslutning




Kuggstång för kuggstång driv 710/720 drivanslutning

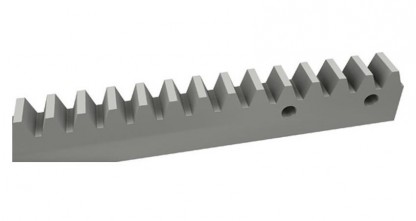

Fasta rack med enkelsidigt kontinuerlig tandning för RackDrive RRD700, RackDrive RRD800 och TRN520/1000-3/5 rack enheter. kuggstång är tillgängliga i olika bredder som matchar de olika typerna av rack-enheter.

Kuggstång finns i olika standardlängder, andra versioner finns tillgängliga på begäran. Kuggstång är anslutna till push-pull rör O27 mm eller Ø32 mm med slang-rack kopplingsplattoma.

Kuggstång

  • Bredd 16 mm (5200 N) för RRD710-523, RRD810-523 och TRN520-3 rack drivenheter;
  • Bredd 20 mm (10000 N) för RRD710/720-1003/1005, RRD810/820-1003/1005 och TRN1000-3/5 rack drivenheter;
  • Bredd 25 mm (13000 N) för RRD710/720-1303/1305 och RRD810/820-1303/1305 rack drivenheter.
Modell [m] [F] [B] [L]
kg N mm mm
RACK B16\M4\L1050U 3,4 5200 16 1050
RACK B16\M4\L1250U 4,1 5200 16 1250
RACK B20\M4\L1050U 4,3 10000 20 1050
RACK B20\M4\L1250U 5,0 10000 20 1250
RACK B20\M4\L1400U 5,7 10000 20 1400
RACK B20\M4\L1550U 6,3 10000 20 1550
RACK B20\M4\L1700U 6,9 10000 20 1700
RACK b25\m4\L1250U 6,4 13000 25 1400
RACK B25\M4\L1400U 7,2 13000 25 1400
RACK B25\M4\L1550U 8,0 13000 25 1550
RACK B25\M4\L1700U 9,1 13000 25 1700
    • Kuggstång för kuggstång driv B16\M4\L1050U
      Art. nr.
      RI406244
      Kuggstång för kuggstång driv B16\M4\L1050U
    • Kuggstång för kuggstång driv B20\M4\L1050U
      Art. nr.
      RI416921
      Kuggstång för kuggstång driv B20\M4\L1050U
    • Kuggstång för kuggstång driv B20\M4\L1250U
      Art. nr.
      RI416919
      Kuggstång för kuggstång driv B20\M4\L1250U
    • Kuggstång för kuggstång driv B20\M4\L1400U
      Art. nr.
      RI416922
      Kuggstång för kuggstång driv B20\M4\L1400U
    • Kuggstång för kuggstång driv B20\M4\L1550U
      Art. nr.
      RI416920
      Kuggstång för kuggstång driv B20\M4\L1550U
    • Kuggstång för kuggstång driv B20\M4\L1700U
      Art. nr.
      RI416924
      Kuggstång för kuggstång driv B20\M4\L1700U
    • Kuggstång för kuggstång driv b25\m4\L1250U
      Art. nr.
      RI422481
      Kuggstång för kuggstång driv b25\m4\L1250U
    • Kuggstång för kuggstång driv B25\M4\L1400U
      Art. nr.
      RI422482
      Kuggstång för kuggstång driv B25\M4\L1400U
    • Kuggstång för kuggstång driv B25\M4\L1550U
      Art. nr.
      RI422483
      Kuggstång för kuggstång driv B25\M4\L1550U
    • Kuggstång för kuggstång driv B25\M4\L1700U
      Art. nr.
      RI424285
      Kuggstång för kuggstång driv B25\M4\L1700U
