Filter partikel 50mm till 150mm flöde 15m³/h till 200m³/h Screen filter används ofta som säkerhetskomponenter i en anläggning. Alla smutspartiklar över viss storlek kommer att blockeras.
De har ett dubbelt syfte: att signalera ett problem i den övre delen av anläggningen, medan dessutom skyddar den nedre delen av installationen.

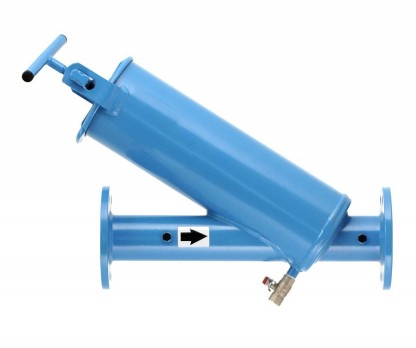

BE filter finns vinkel-mönstrade filter. Säkerheten kan ökas genom att inkludera ett andra inre filter. Filtrering vattnet intäkterna från utsidan till insidan. Filterkakan är på utsidan av filterelementet och kan lätt avlägsnas för hand.BE filter finns även som in-line filter.
Detta filter skall monteras med filtret riktade kroppen nedåt. I detta fall vattnet filtreras från insidan till utsidan. Dränering är möjligt med ventilen monterad på locket. Insidan är försedda med rostfritt stål filter gasväv, finns i olika perforeringar.
Den effektiva filtreringen område på skärmen är 32-47%, beroende på tillämpad perforering.
Beläggning Som förberedelse för beläggning, är filtren försedda med ett speciellt skikt av zinkbeläggningt. Denna behandling skyddar mot rost från insidan. Den polyesterbeläggning därefter appliceras elektrostatiskt, både internt och externt, innan de ugn-härdas.
Hela processen innefattar steg 7, och resulterar i en perfekt beläggning med en tjocklek av ca. 100 mikron.
Ansökningar
Alla vattenintag
Kylvattensystem
Recirkulationssystem
Vattentransportsystem
Före distributionssystem
Före sprinklers
Material
Polyesterbelagt stål
Neopren gummi
PVC inre element med rostfritt stålfilternät
Perforering: 75, 100, 130, 200, 300, 435 och 800 mikron (annat perforeringar på begäran)

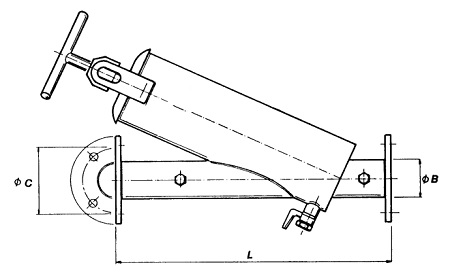

| Teknisk data |
| Filter typ |
BE4U2020F |
BE4U2030D |
BE4U2030F |
BE4U2040F |
BE4U2260F |
| Anslutning |
50mm fläns |
80mm gänga |
80mm fläns |
100mm fläns |
150mm fläns |
| Kapacitet |
15-30 m3/h |
30-40 m3/h |
30-40 m3/h |
40-80 m3/h |
80-200 m3/h |
| Fläns (ISO7005 PN16) |
125mm |
160mm |
160mm |
180mm |
240mm |
| Längd |
470mm |
580mm |
555mm |
690mm |
900mm |
| Vikt |
17kg |
21kg |
25kg |
40kg |
72kg |
| Arbetstryck |
8 -10 bar |
8-10 bar |
8-10 bar |
8-10 bar |
8-10 bar |
