Drivanslutning TU11-22/30




Drivanslutning TU11-22/30

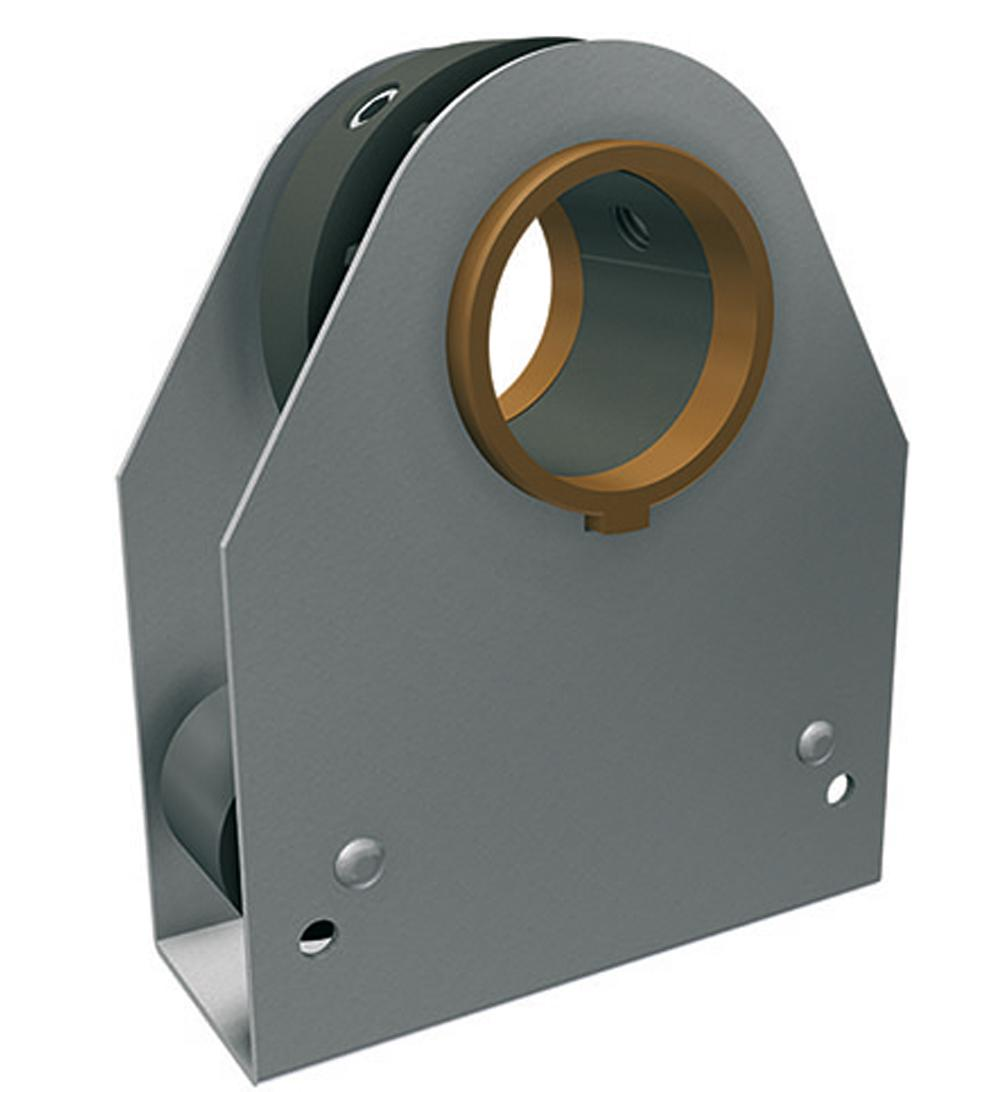

De TU11-22 / 30 Drivanslutning med lämplig rack plattan är låga underhålls enheter för drift av ventiler och ventilations flikar, etc. Dessa rack enheter ingår i en elförzinkat stålplåt och har en härdad drev, självsmörjande sintrade rör lager och plaststyrrullar på stift av rostfritt stål.

De TU11-22 / 30 Drivanslutning kan monteras på ett "rörformiga axlarna (33,7 mm dia., Tjocklek minsta vägg 2,5 mm). Här, är drevet fastsatt på den rörformiga drivaxeln med två ställskruvar (åtdragningsmoment 8 Nm).

Den TU11-22 / 30 Drivanslutning kan användas med Ridder plåt rack 22 mm hög (TU11-22) och 30 mm hög (TU11-30). Både raka och böjda ställningar stålplåt kan användas med dessa Drivanslutning.

Art. Namn [m] [F] [M] i s' PH Rör utv
kg N Nm mm mm mm
Kuggdrev växel TU11-22 0,54 450 ±12 1 138,2 22 33,7mm
Kuggdrev växel TU11-30 0,54 450 ±12 1 138,2 30 33,7mm

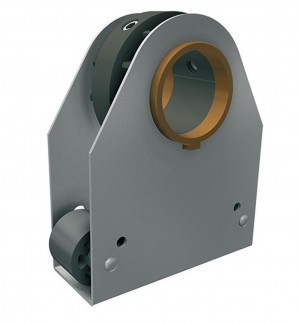

  • Växelhus galv, passande för kuggstång 22-3 och för drivrör ∅33,5mm ROVY1592
    Art. nr.
    RI500010
    Växelhus galv, passande för kuggstång 22-3 och för drivrör ∅33,5mm ROVY1592
    190,00 kr
    190,00 kr
    kr
  • Kuggdrev bostad TU11-30
    Art. nr.
    RI500030
    Kuggdrev bostad TU11-30
För mer information kontakta oss på
