Cirkulationspump Grundfos TPED 80-140/2, 2,2kW 44,9m³/h 10,3m 3x400V 50Hz




Cirkulationspump Grundfos TPED 80-140/2,  2,2kW  44,9m³/h  10,3m 3x400V 50Hz

    • Enstegs, direktkopplad, dubbelpump med inlopps-och utloppsportar i linje med samma diametrar.
    • Dubbelpumpen är konstruerad med två parallella drivsidor.
    • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
    • Varje pump är försedd med en obalanserad gummibälgstätning.
    • Axeltätningen uppfyller EN 12756.
    • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
    • Varje pump är försedd med en fläktkyld, synkron permanentmotor av samma storlek.
    • Pumpen är försedd med en differenstryckssensor
    *-Bilden på produkten kan avvika från aktuell produkt.


    Vätska
    Vätska Vatten
    Vätsketemperatur område 0 till 120°C
    Vätsketemp 20 °C
    Densitet 998,2 kg/m³

    Teknisk data
    Hastighets

    2900 rpm
    Resulterande flöde 44,9 m³/h
     Resulterande lyfthöjd för pumpen 10,3 m
    Max. tryck 140 dm
    Kod för axeltätning. 1: Typ 2. Rot.
    tätningsdel 3: Stat. plats 4: Sek. tätning:    		 BAQE
    Kurvtolerans ISO9906:2012 3B
    Pumpversion A
    Modell A

    Material
    Pumphus  Gjutjärn EN-JL 1040
    ASTM A48-40B
    Pumphjul Gjutjärn
    EN-JL1030
    ASTM A48-30 B
    Materialkod A

    Installation
     Max. omgivningstemperatur 50°C
    Max. driftstryck 16 bar
    Max. tryck vid angiven temp 16 bar /
    120 °C
    Flänsstandard DIN
    Anslutningskod F
    Röranslutning DN 80
    Trycksteg PN 16
    Inbyggnadslängd 360 mm
    Motorflänsstorlek FF165

    Elektriskdata
    Motortyp 90LD
    IE Efficiency class NA
    Effektförbrukning  P2 2 x 2,2 kW
    Nätfrekvens 50 Hz
    Märkspänning 3 x 380-500 V
    Nominell ström 4,15-3,40 A
    Cos phi - verkningsgrad 0,93-0,87
    Varvtal 360-4000 rpm
    Kapslingsklass (EC 34-5) IP55
    Efficiency IE3 90,1%
    Isolationsklass (EC 85) F
    Motorskydd JA
    Motornr 98362356

    Övriga
    Märka Grundfos Blueflux
    Minsta effektivitetsindex, MEI ≥ 0,69
    Nettovikt 116 kg
    Bruttovikt 130 kg
    Leveransvolym 0,39 m3

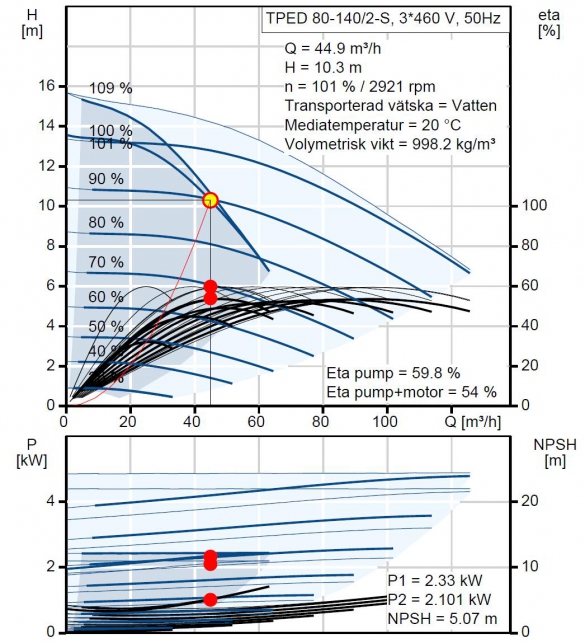

     Prestanda kurvor

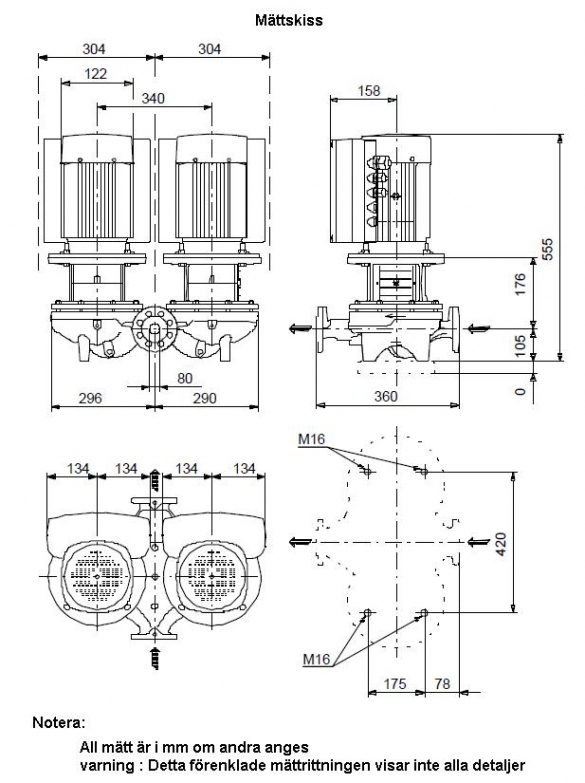

    » Ritning med mått beskrivning

    • Cirkulationspump Grundfos TPED 80-140/2, 2,2kW 44,9m³/h 10,3m 3x400V 50Hz
      Art. nr.
      GRU98112680
      Cirkulationspump Grundfos TPED 80-140/2, 2,2kW 44,9m³/h 10,3m 3x400V 50Hz
