Cirkulationspump Grundfos TP 200-200/4, 22kW 442m³/h 14,3m 3x400V 50Hz

Cirkulationspump Grundfos TP 200-200/4, 22kW 442m³/h 14,3m 3x400V 50Hz

Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Pumpen är försedd med en obalanserad gummibälgstätning.
Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Pumpen är försedd med en fläktkyld asynkronmotor.

Ytterligare produktinformation
MEI=0,70 | MEI>0,70

*-Bilden på produkten kan avvika från aktuell produkt.

Teknisk data
Hastighets	1470 rpm
Resulterande flöde	437 m^³/h
Nominrellt tryck	14 m
Lyfthöjd max	200 dm
Faktisk pumphjulsdiameter	248 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Elektriskdata
Motortyp	SIEMENS
IE Efficiency class	IE3
Effektförbrukning P2	22 kW
Antal Poler	4
Nätfrekvens	50 Hz
Märkspänning	3 x 380-420D/ 660-725Y V
Nominell ström	41/24 A
Startström	680-680 %
Cos phi - verkningsgrad	0,83
Varvtal	1470 rpm
Kapslingsklass (EC 34-5)	55 (Protect. Vattenstrålar / damm)
Efficiency	IE3 93%
Motorns verkningsgrad vid full belastning	93-93%
Motorverkningsgrad vid 3/4 last	93.6-93.6 %
Motorverkningsgrad vid 1/2 last	93.6-93.6 %
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	99032118

Övriga
Minsta effektivitetsindex, MEI ≥	0,70
Nettovikt	451 kg
Bruttovikt	490 kg
Leveransvolym	1.17 m³

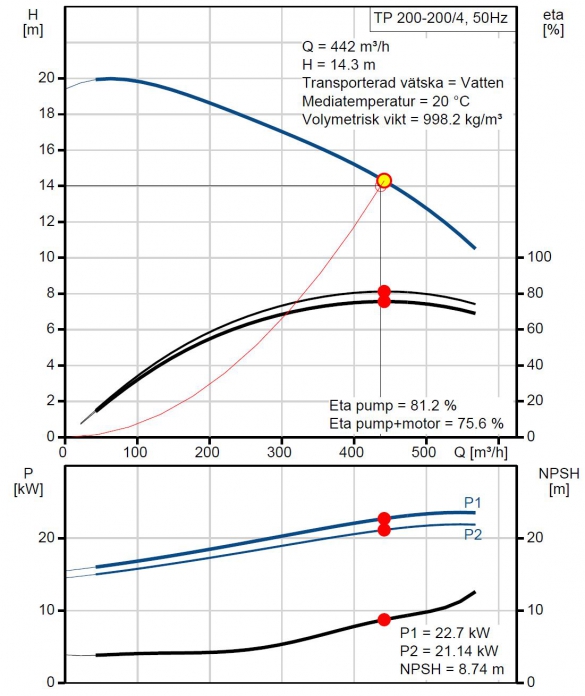

Prestanda kurvor

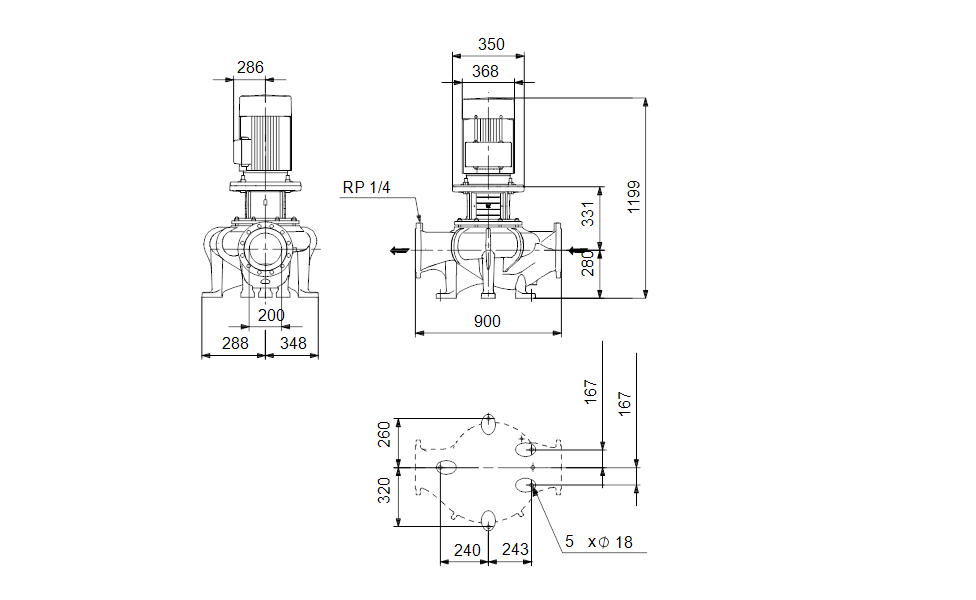

» Ritning med mått beskrivning
