Cirkulationspump Grundfos TP 125-320/4, 18,5kW 155m³/h 27,22m 3x400V 50Hz

Cirkulationspump Grundfos TP 125-320/4, 18,5kW 155m³/h 27,22m 3x400V 50Hz

Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Pumpen är försedd med en obalanserad gummibälgstätning.
Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Pumpen är försedd med en fläktkyld asynkronmotor.

*-Bilden på produkten kan avvika från aktuell produkt.

Teknisk data
Hastighets	1465 rpm
Resulterande flöde	155 m^³/h
Resulterande lyfthöjd för pumpen	27,22 m
Max. tryck	320 dm
Faktisk pumphjulsdiameter	300 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Elektriskdata
Motortyp	SIEMENS
IE Efficiency class	IE3
Effektförbrukning P2	18,5 kW
Antal Poler	4
Nätfrekvens	50 Hz

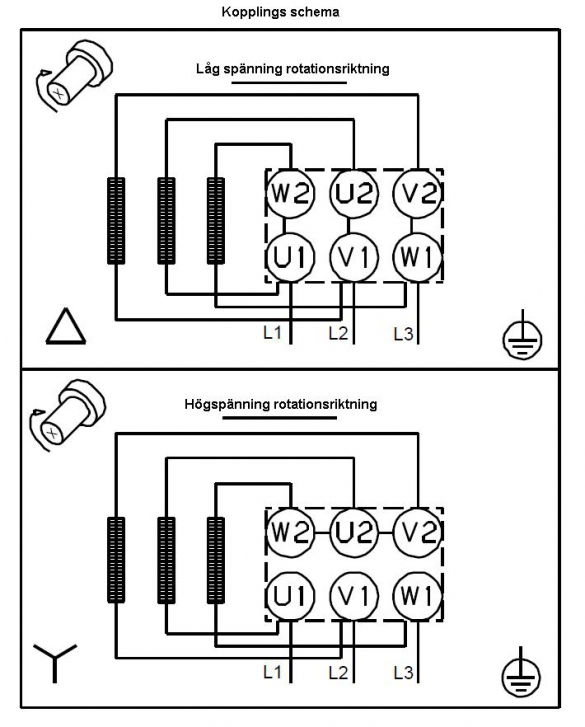

Märkspänning	3 x 380-420D/660-725Y V
Nominell ström	37,0-33,5/ 21,6-19,6 A
Startström	690-690 %
Cos phi - verkningsgrad	0,82
Varvtal	1470 rpm
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Efficiency	IE3 92,6%
Motorns verkningsgrad vid full belastning	92,6%
Motorverkningsgrad vid 3/4 last	93,2%
Motorverkningsgrad vid 1/2 last	93,2%
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	83V15228

Övriga
Minsta effektivitetsindex, MEI ≥	0,30
Nettovikt	357 kg
Bruttovikt	388 kg
Leveransvolym	1,12 m³

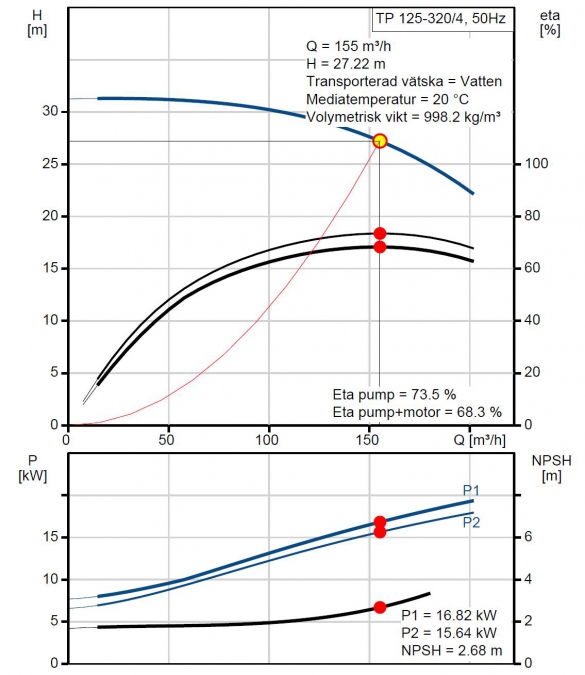

Prestanda kurvor

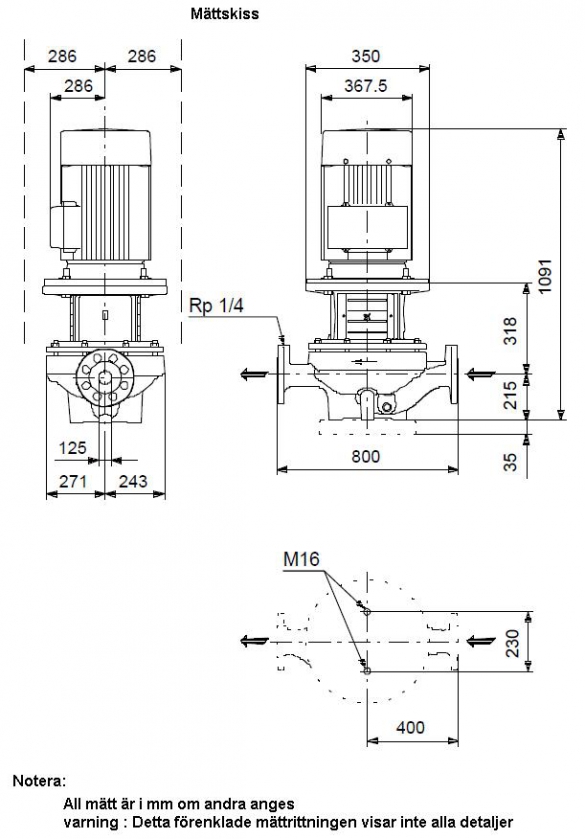

» Ritning med mått beskrivning
